測試項目

亮度L：最大值、最小值、平均值、中心點、點均勻性、面均勻性；
色坐標：x、y、u、v、最大值、最小值、平均值、中心點、色差△x、△y、△u’、△v’;
三刺激值、色溫、主波長;
螢火蟲：整體均勻性、區域均勻性；
△u’v’-A、△u’v’-B、Eab-A
可根據客戶要求定制測試功能（如可以增加電流電壓的測量）

測試節拍

4s（多曝光下增加額外的曝光時間及0.8s一次的拍照時間）

設備尺寸

約80cm x 100cm x 230cm(不含傳送帶)

數據追溯

可選配儀器第三方計量院計量報告

電源及通信線

DC12V5A、LAN口通信

數據導入

配置掃碼槍

測試觸發

標配腳踏觸發器

數據存放

可通過文件形式、數據庫形式等進行數據存放

載物臺

氣動(需客戶現場具備氣源)/電動

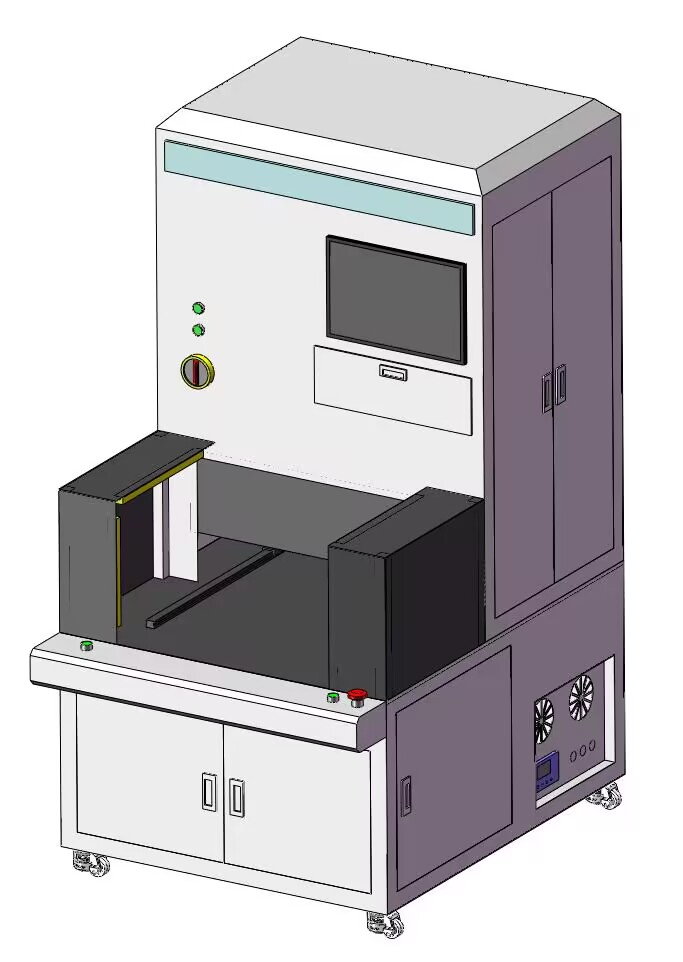

集成度高

1.整個系統集成了成像色度計及自動化測量機臺，可實現全自動或者半自動測量
2.電腦及顯示器集成在系統內部，顯示器對外顯示
3.集成掃碼槍實現自動掃碼錄入樣品信息
4.集成可編程數字電源顯示系統自動測量電流電壓數據
5.系統采用CAN/LIN總線上位機設計，方便電腦修改通訊協議，并可以保存在本地，后續使用是可以直接調用

測量時間短

一片產品測量時間大概4s時間（多曝光下增加額外的曝光時間及0.8s一次的拍照時間）

自動化程度高

1.可匹配現有生產線傳送帶尺寸及高度設計系統，實現全自動檢測

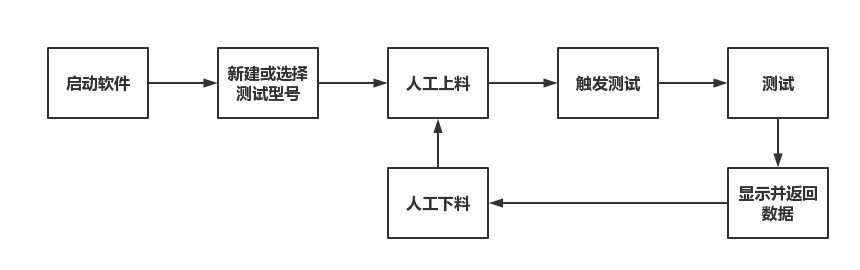

2.或者采用人工上下料，自動進料及關門檢測，測完自動出料

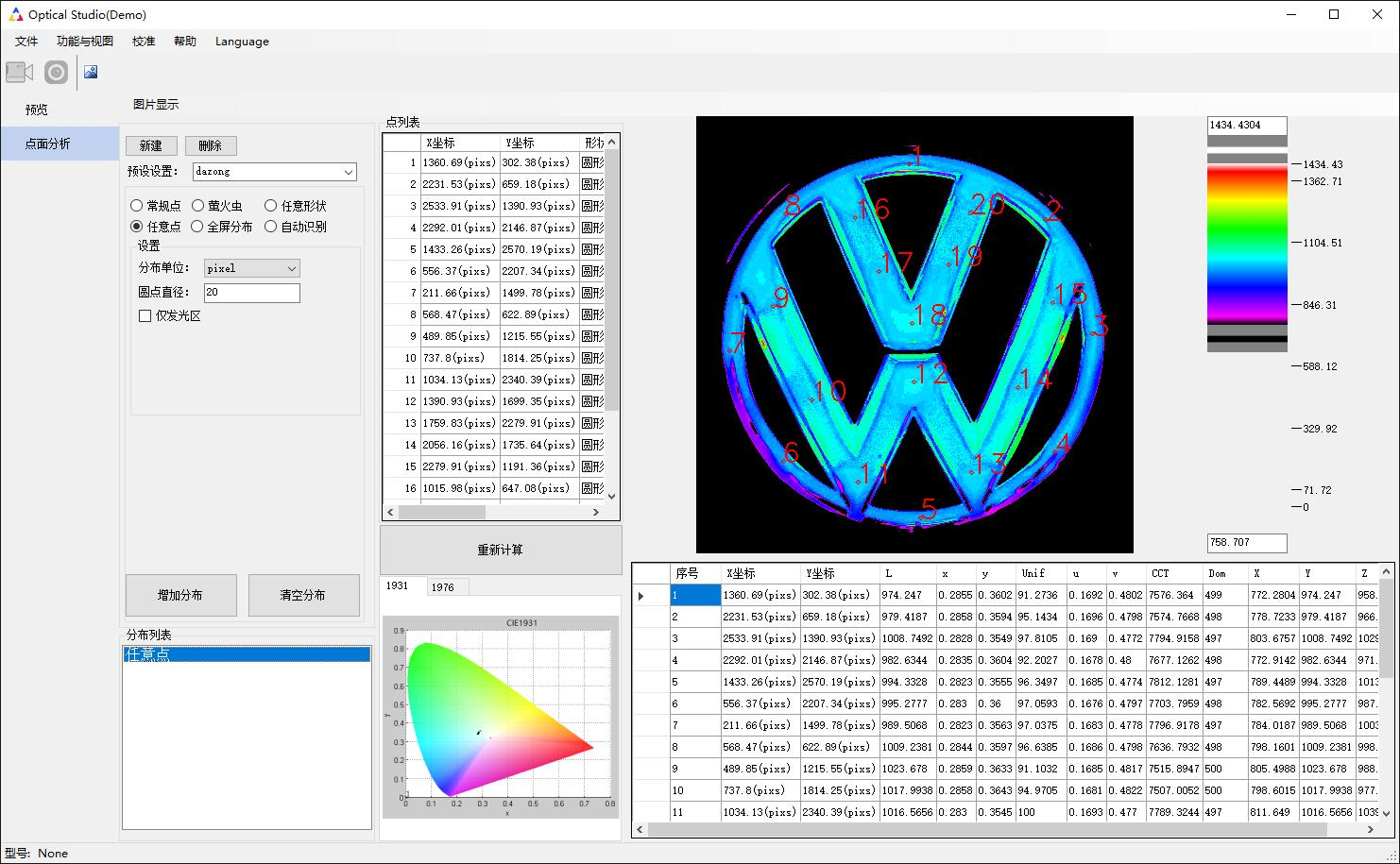

軟件優勢

1.免費提供實驗室及產線兩套測量軟件，同事兼顧研發及生產，簡單易用，邏輯清晰
2.測量完自動生產測試報告，測量報告可根據貴司模板定制
3.可自由或?qū)隒AD設置檢測單位置、大小、數量
4.可自動錄入掃碼槍編號及對應設備數據并導出檢測報告。
包含被測物編號，是否符合要求，亮度參數（最大值，最小值，平均值，均勻度），色度值，電流、電壓等。檢測數據自動保存在本地
5.如有特殊需求，可以根據客戶要求進行軟件定制
6.軟件后續支持免費升級

服務優勢

7人售后工程師團隊，提供及時響應服務，為生產穩定性保駕護航

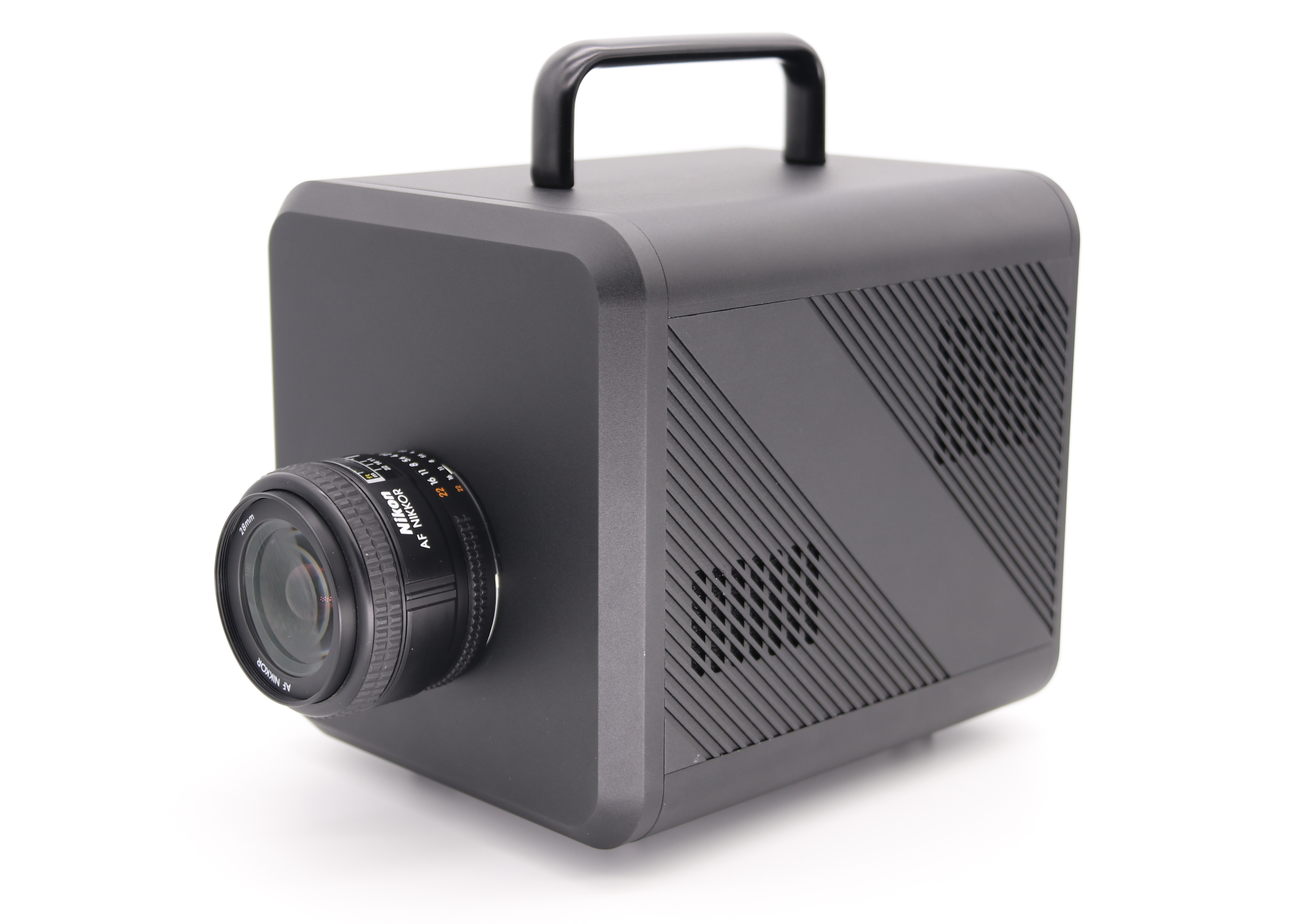

型號

SA2600

像素

2600萬

像素深度

16bits讀出

曝光時間

46us~2sec

黑白/彩色

彩色

拍照耗時

1.2s

平場均勻性

92%

測試功能

1. 亮度L：最大值、最小值、平均值、中心點、點均勻性、面均勻性；
2. 色坐標：x、y、u、v、最大值、最小值、平均值、中心點、色差△x、△y、△u’、△v’;
3. 三刺激值、色溫、主波長;
4. 螢火蟲：整體均勻性、區域均勻性；
5. △u’v’-A、△u’v’-B、Eab-A；
6. 可根據客戶要求定制測試功能

亮度范圍

0.0001~100,000cd/㎡

亮度精度*

±3%

亮度重復性*

±0.5%

色度精度*

±0.002

色度重復性*

±0.0003

尺寸

250mm x 140mm x 150mm(含鏡頭)

通信接口

LAN

供電

DC 12V5A
